La red de la subestación,
diseñada por quienes
también diseñan la protección.
Switches Hirschmann para la LAN de estación y proceso, y nodos XTran MPLS-TP para la WAN de teleprotección: precalifique el equipo con criterio de ingeniería y reciba su cotización en 24–48 horas.
No somos un distribuidor de catálogo. Somos la ingeniería detrás de la red.
EDA diseña sistemas de automatización y protección de subestaciones. Cuando le recomendamos un switch o un nodo de transporte, sabemos qué GOOSE va a cruzar por él y qué pasa con el 87L si la latencia se vuelve asimétrica.
Entienda el equipo antes de comprarlo
Fichas por familia con lo que importa en una SE: certificación, redundancia, alimentación, temperatura y rol en la arquitectura — sin lenguaje de folleto.
Precalifique en 6 preguntas
El selector guiado filtra el portafolio con los criterios de un ingeniero de SAS y le explica el porqué de cada filtro. La referencia final la valida nuestra ingeniería.
Respuesta en 24–48 h
Arme su lista, cuéntenos el proyecto y reciba la cotización con disponibilidad y tiempos de entrega. Colombia y Centroamérica.
LAN de estación y proceso: Hirschmann.
La marca de networking industrial de Belden. Para subestaciones, dos criterios mandan la selección: certificación IEC 61850-3 / IEEE 1613 para operar en el gabinete o la sala de la SE, y redundancia PRP/HSR (IEC 62439-3) para tolerar el corte de una fibra. Ambos se confirman por referencia — Hirschmann arma equipos configure-to-order.
* La certificación exacta depende de la referencia y su configuración. El selector y nuestra ingeniería lo verifican por part number antes de cotizar.

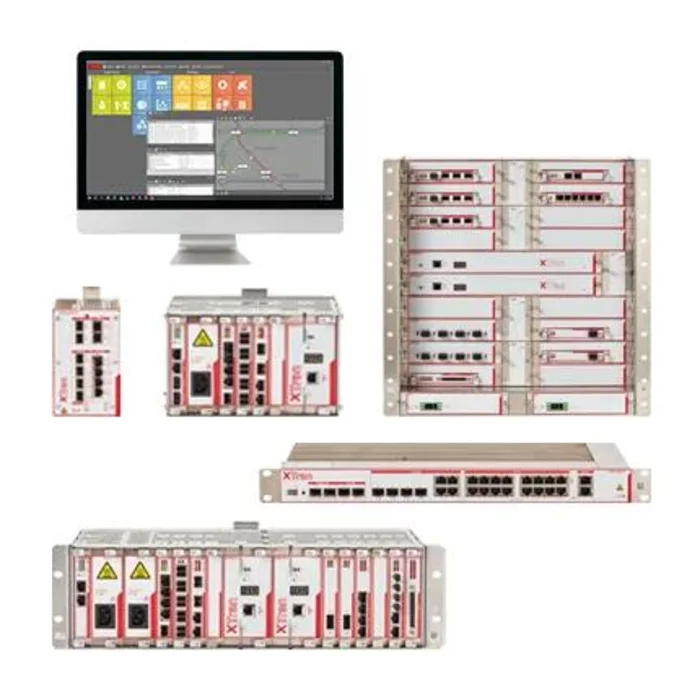

WAN operacional y teleprotección: XTran (MPLS-TP).
La plataforma de transporte de misión crítica de Belden (ex OTN Systems, hoy Belden Solutions NV). Lleve la red SDH/PDH envejecida a tecnología de paquetes sin sacrificar la teleprotección ni los servicios seriales que su operación todavía necesita.
| Nodo | Slots | Rol típico en la red |
|---|---|---|
| XT-1104-A | 4 | Acceso — subestaciones y sitios pequeños |
| XT-2206-A | 6 | Agregación — PSU y tarjeta de red redundantes |
| XT-2210-A | 10 | Agregación / núcleo — PSU y tarjeta de red redundantes |
| XTR-2124-A | — | Generación actual del catálogo Belden — especificaciones bajo consulta |
| XTD-2110-A | — | Generación actual del catálogo Belden — especificaciones bajo consulta |
Gestión de toda la red con TXCare: configuración guiada por asistentes, sin operar CLI de IP/MPLS.
¿Por qué?Determinismo de transporte, no “best effort”
MPLS-TP da caminos predefinidos, OAM de transporte y conmutación de protección 1+1 — la previsibilidad de SDH sobre tecnología de paquetes.
87LEl diferencial de línea es implacable
El 87L es hipersensible a la asimetría de retardo entre ida y vuelta. Caminos determinísticos y conmutación 1+1 son el argumento técnico contra una WAN IP genérica.
LegacySus RTUs seriales siguen funcionando
Tarjetas seriales y E1 nativas: la migración de la WAN no lo obliga a modernizar todas las RTUs, y reduce gateways externos en el camino.
Teleprotección
Disparos permisivos y directos entre subestaciones vía módulo C37.94 (tarjeta + SFP según alcance), con los requisitos duros de latencia y asimetría del dominio.
Diferencial 87L
Transporte validado académicamente de datos de protección sobre MPLS-TP con equipos XTran.
SCADA serial
RTUs legacy conectadas directo al nodo — el centro de control las sigue viendo igual.
Servicios convergidos
Telefonía operativa, CCTV y LAN corporativa de la SE en la misma red, con QoS segregada.
El software que opera y cuida la red.
Una red de subestación sin gestión es una red que se diagnostica a ciegas. Estas dos piezas son parte de la propuesta, no un accesorio.
Industrial HiVision
La gestión de la LAN industrial completa — también de equipos de otros fabricantes vía SNMP. Pieza central del marketing de la solución, no un accesorio.
- Aplicaciones: supervisión de la LAN de subestaciones y plantas industriales
- Beneficios: MultiConfig (cientos de switches a la vez) y Zero-Touch Replacement (reemplazo sin ingeniero en sitio**)
- Integración: descubrimiento automático de cualquier equipo SNMP, también de otros fabricantes
- Casos de uso: dashboards en tiempo real y auditoría de cambios de configuración
- Entornos industriales: de la caseta de la SE a la planta de proceso
- Relación con telecom: la visibilidad de la LAN que complementa la WAN gestionada con TXCare

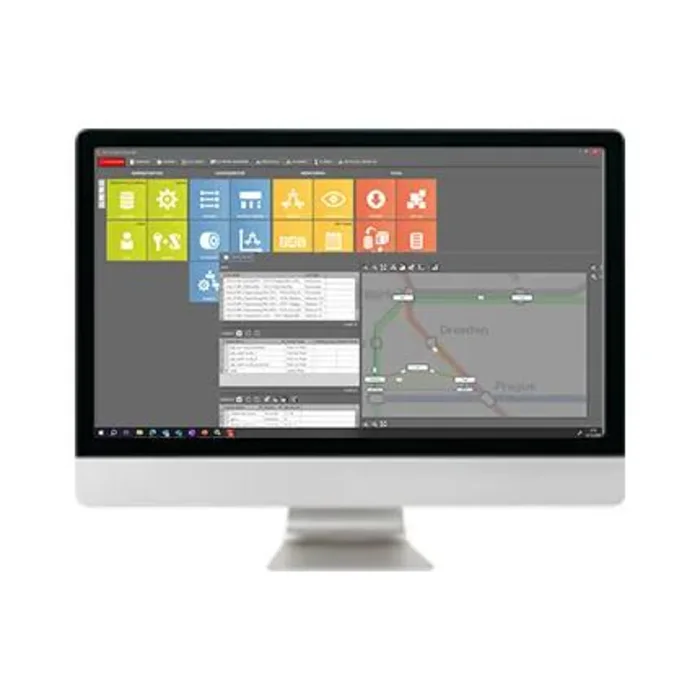

TXCare
La red MPLS-TP completa administrada punto-y-clic, pensada para el equipo de telecom operacional de la empresa eléctrica — no para un operador de telecomunicaciones.
- Asistentes de configuración que mantienen coherente toda la red
- Gestión in-band por canal dedicado
- Monitoreo central de nodos, tarjetas y servicios
- Sin expertos CLI en IP/MPLS
** Zero-Touch requiere infraestructura de respaldos preconfigurada (TFTP/DHCP); lo dimensionamos como parte del diseño.
No solo subestaciones. Donde haya una red que no puede caerse.
El portafolio Belden cubre desde el gabinete de la SE hasta la planta industrial: redes y conectividad, telecomunicaciones industriales y software, para distintos entornos operativos.
LAN de estación y proceso
Anillos de IEDs, PRP/HSR, sincronía PTP — el corazón del SAS.
Campo a la intemperie
Montaje directo sin gabinete: polvo, vibración, humedad.
Núcleo y digitalización
Racks de concentración para modernizar subestaciones existentes.
Planta y proceso
Automatización, anillos Gigabit, PoE para cámaras y APs.
WAN operacional
Teleprotección, SCADA serial y telefonía sobre MPLS-TP entre sitios.
El resto del portafolio Belden
Cableado industrial y conectividad del fabricante que inventó el cable apantallado — bajo consulta por proyecto.
El equipo es Belden. La solución es EDA.
Distribuir es la parte fácil. Lo que EDA suma alrededor del portafolio es lo que convierte referencias en una red operando.
Diseño de la red
Arquitectura LAN/WAN con criterio de protecciones y SAS.
Suministro
Referencias validadas, tiempos de entrega bajo consulta.
Configuración y puesta en servicio
Del part number al anillo operando, con pruebas.
Capacitación
Su equipo aprende a operar la red — ADN de EDA.
Soporte pre y post-venta
Acompañamiento técnico antes y después de la orden.
Seis preguntas. Una lista corta con el porqué.
Responda como respondería en una reunión de ingeniería. El selector precalifica 2–4 familias con la justificación de cada filtro; la referencia exacta (part number) la valida nuestra ingeniería antes de cotizar.
Su lista, su proyecto, respuesta en 24–48 h.
Sin precios de lista públicos ni inventario en tiempo real en esta etapa: cada cotización sale validada con condiciones, disponibilidad y tiempos de entrega aproximados para su país. El mensaje llega directo al equipo comercial de EDA.
